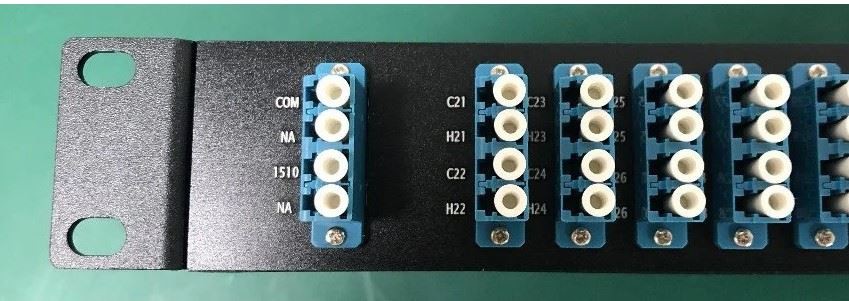

Lưới hướng sóng mảng (AWG) dựa trên nguyên tắc quang học cơ bản của nhiễu tuyến tính giữa các bước sóng ánh sáng khác nhau, có nghĩa là nếu mỗi kênh sử dụng ánh sáng với chiều dài lò vi sóng khác nhau, nhiều kênh ánh sáng có thể được thực hiện bởi một sợi duy nhất, và chỉ có crosstalk tín hiệu không đáng kể. Lưới hướng dẫn sóng mảng (AWG) có thể kết hợp ánh sáng của nhiều kênh thành một sợi duy nhất ở đầu truyền, và tách ánh sáng một lần nữa ở đầu nhận.
Tính năng
Mất chèn thấp
Thành lập silica-on-silicon
PDL thấp
Phân tán màu thấp
Telcordia GR-1221-CORE đủ điều kiện
Ứng dụng
Truyền tải DWDM
Định tuyến bước sóng
Thêm/thả bội số quang học
Lưới hướng sóng mảng (AWG) là công nghệ ưa thích trong mạng lưới đa trục phân chia bước sóng dày đặc (DWDM) đang phát triển nhanh chóng. AWG có các đặc tính lọc và đa chức năng. Nó có thể có được một số lượng lớn các bước sóng và các kênh, và nhận ra multiplexing và demultiplexing của hàng chục đến hàng trăm bước sóng. Bằng cách sử dụng dạng ma trận n × n, n các tín hiệu quang học khác nhau có thể được truyền ở bước sóng n cùng một lúc, và các thiết bị và mô-đun đa chức năng có thể được hình thành linh hoạt với các thiết bị quang học khác. Ngoài ra, AWG cũng có độ ổn định cao và hiệu suất chi phí tốt, rất phù hợp cho các hệ thống DWDM với tốc độ cao và công suất lớn. Thiết bị AWG là một thiết bị dẫn sóng sinh vật dựa trên công nghệ tích hợp quang học. Nó có những lợi thế tiềm năng của công nghệ planar waveguide. Nó phù hợp cho sản xuất hàng loạt với khả năng lặp lại tốt, kích thước nhỏ, tính đồng nhất tốt của mất chèn, ổn định nhiệt tốt sau khi kiểm soát nhiệt độ, và có thể được tích hợp với các thiết bị hoạt động để tạo thành mạch tích hợp quang điện tử (OEIC). Đây là công nghệ chủ đạo của truyền thông quang học trong tương lai.
AWG tiêu chuẩn bao gồm năm phần:đầu vào waveguide, đầu vào sao coupler, mảng waveguide, đầu ra sao coupler và đầu ra waveguide.
Nguyên tắc lưới hướng sóng mảng là: sau khi ánh sáng tín hiệu multiplexed với nhiều bước sóng được xuất ra thông qua hướng sóng của kênh đầu vào trung tâm, nó diffracts trong hướng sóng tấm đầu vào, đạt đến lưới lõm đầu vào để phân phối điện, và các cặp vợ chồng vào vùng hướng dẫn sóng mảng. Bởi vì mặt cuối của hướng dẫn sóng mảng nằm trên chu vi của vòng tròn lưới, ánh sáng khuếch tán đến mặt cuối của hướng sóng mảng với cùng pha. Sau khi truyền qua ống dẫn sóng mảng, bởi vì các hướng sóng mảng liền kề duy trì cùng một độ dài khác nhau Δ L, ánh sáng đầu ra của một bước sóng nhất định của các hướng dẫn sóng mảng liền kề trên lưới lõm đầu ra có sự khác biệt pha tương tự. Đối với ánh sáng của các bước sóng khác nhau, sự khác biệt pha là khác nhau, do đó, ánh sáng của các bước sóng khác nhau diffracts trong đầu ra bước sóng planar và tập trung vào các vị trí hướng sóng khác nhau của kênh đầu ra Sau khi đầu ra của hướng dẫn sóng kênh, việc chuyển nhượng bước sóng hoặc chức năng demultiplexing được hoàn thành. Quá trình đảo ngược của quá trình này, có nghĩa là, nếu đèn tín hiệu được nhập ngược lại, chức năng multiplexing được hoàn thành, và nguyên tắc là như nhau.
Kỹ thuật
tham số Số lượng kênh | Kỹ thuật | |
Phút | Max | |
Dãn cách kênh | 40 | |
Bước sóng trung tâm | 100 GHz | |
Tần số băng chuyền | Nm băng tần C | |
Độ chính xác bước sóng | ±0,1 nm | |
Băng thông 0,5 dB | ±0,05 nm | |
Băng thông 1 dB | 0,2 nm | |
Băng thông 3 dB | 0,4 nm | |
Băng thông 20 dB | 0,6 nm | |
Mất chèn | 1,2 nm | |
Cách ly các kênh liền kề | 6 dB (6 dB) | |
Cách ly các kênh không liền kề | 25 dB (25 dB) | |
Tổng số crosstalk | 30 dB (30 dB) | |
Chèn mất tính nhất quán | 22 dB (22 dB) | |
Độ phẳng của mất chèn | 1,2 dB | |
Mất lợi nhuận | 0,5 dB | |
Mất phân cực phụ thuộc vào | 40 dB (40 dB) | |
Phân cực chế độ phân tán | 0,5 dB | |
Công suất quang học mang tối đa | 0,5 ps (0,5 ps) | |
Phạm vi giám sát công suất quang học | 24 dBm (24 dBm) | |
tham số | -35 dBm (35 dBm) | +23 dBm (23 dBm) |
Điều kiện môi trườngS
Thông số | Ghi chú | Kỹ thuật | Đơn vị | ||
Phút | Vy2 (Vy2) | Max | |||
Nhiệt độ hoạt động | -5 | +65 (65) | ℃ | ||
Nhiệt độ lưu trữ | -40 | +85 (85) | ℃ | ||
Độ ẩm tương đối | 0 | 90 | % | ||

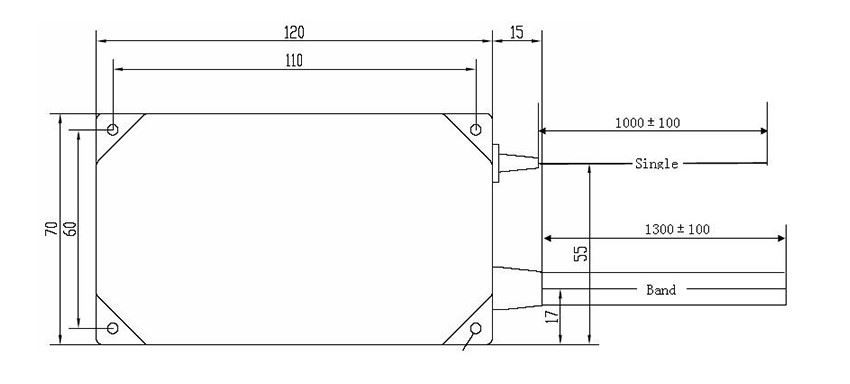

Thông tin đặt hàng
AWG (AWG) | X | Xx | X | Xxx | X | X | X | Xx |
Ban nhạc | Số lượng Kênh |
Spacing |
Kênh thứ nhất |
Hình Bộ lọc |
Gói |
Chiều dài sợi |
Đường kết nối Vào/Ra | |
Băng tần C=C L=L-Ban nhạc D =C+L-Dải X=Đặc biệt | 16=16-CH (16=16-CH) 32=32-CH (32=32-CH) 40=40-CH (40=40-CH) 48=48-CH (48=48-CH) XX=Đặc biệt | 1=100G 2=200G 5=50G X=Đặc biệt | C60=C60 (C60=C60) H59=H59 (H59=H59) C59=C59 (C59=C59) H58=H58 (H58=H58) XXX =đặc biệt | G=Gaussian (G=Gaussian) B=Rộng Gaussiar (gaussiar) F =Đầu phẳng | M=Mô-đun R = Giá đỡ X=Đặc biệt | 1=0,5m 2=1m 3=1,5m 4=2m 5=2,5m 6=3m S=Chỉ rõ | 0=Không có 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC 7=ST/UPC S=Chỉ rõ |
Ứng dụng chính
(1) Định tuyến bước sóng: khi tín hiệu quang học đi qua nút mạng, tuyến đường được chọn theo bước sóng của nó, không có chuyển đổi quang điện. Bước sóng xác định đường dẫn của truyền tín hiệu quang học, nhận ra tái sử dụng bước sóng và cải thiện việc sử dụng bước sóng.
(2) Led phổ phân chia đa bước sóng nguồn ánh sáng: sử dụng lưới hướng sóng mảng (AWG) để phân đoạn ánh sáng phổ rộng của ĐÈN LED, một nguồn ánh sáng đa bước sóng chi phí thấp có thể thu được cho WDM-PON (bộ phận bước sóng multiplexing mạng quang thụ động)
(3) Thêm / thả multiplexer quang học: tại nút của mạng tín hiệu quang học, nó thường là cần thiết để "chia" một phần của dòng chảy tín hiệu từ nút, hoặc "cắm" một số dòng chảy tín hiệu vào hệ thống truyền dẫn mạng. Loại thiết bị có thể tách và chèn tín hiệu được gọi là "multiplexer thả thêm quang học".
(4) Kết nối chéo quang học: thiết bị kết nối chéo quang học chủ yếu được sử dụng để hoàn thành kết nối chéo giữa các mạng vòng nhiều bước sóng. Là nút của mạng quang học lưới, mục đích là để thực hiện cấu hình tự động, bảo vệ, phục hồi và tái thiết mạng sóng quang.
(5) Tất cả các mạng truyền dẫn quang học: trong cấu trúc mạng tất cả các quang học và tất cả các mạng truyền dẫn quang học, OXC và OADM đóng vai trò của truyền tải thông tin và kết nối chéo.
