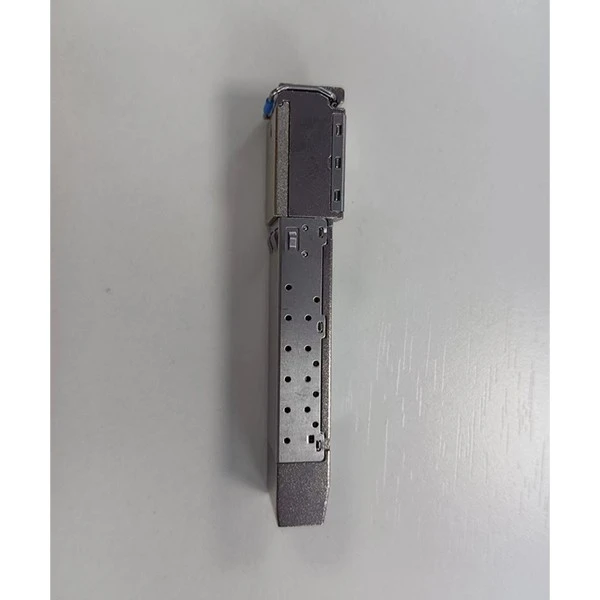

Tính năng sản phẩm
● Tuân thủ ITU-T XGS-PON G.9807.1
● Liên kết dữ liệu hai chiều sợi đơn
● Bộ phát chế độ liên tục 1577nm 9.953Gbps với EMMLlaser,1270nm
Bộ thu chế độ chụp liên tục 9,953Gbps/2,488Gbps sử dụng APD-TIA
● 2-giao diện dây để theo dõi chẩn đoán kỹ thuật số tích hợp
● Chỉ báo cường độ tín hiệu thu kỹ thuật số (RSSI)
● Gói SFP+ MSA với giao diện quang ổ cắm SC/UPC
● Nguồn điện +3.3V
● Nhiệt độ vỏ vận hành: 0~70 độ
● Tuân thủ RoHS
Thông tin đặt hàng
|
Đặt hàng P/N |
Sự miêu tả |
|
HTD272RR-SSCC |
XGS-PON OLT, N1,TX 1577nm 9,953Gbps, RX 1270nm 9,953/2,488Gbps, Hệ số dạng SFP+, Ổ cắm BIDI SC/UPC, 0~70 độ Nhiệt độ thương mại |
|
HTD372RR-SSCC |
XGS-PON OLT, N2,TX 1577nm 9,953Gbps, RX 1270nm 9,953/2,488Gbps, Hệ số dạng SFP+, Ổ cắm BIDI SC/UPC, 0~70 độ Nhiệt độ thương mại |
|
HTD472RR-SSCC |
XGS-PON OLT, E1,TX 1577nm 9,953Gbps, RX 1270nm 9,953/2,488Gbps, Hệ số dạng SFP+, Ổ cắm BIDI SC/UPC, 0~70 độ Nhiệt độ thương mại |
Đặc trưng
Tất cả hiệu suất được chỉ định ở toàn bộ điều kiện và nhiệt độ làm việc
|
Tham số |
Đơn vị |
|
tối thiểu. |
Đặc trưng |
Tối đa. |
Ghi chú |
|
|
1577bước sóng 9.953Gb / giây Hệ thống điều khiển |
|||||||
|
Bước sóng trung tâm TX |
bước sóng |
1575 |
1577 |
1580 |
|
||
|
Độ rộng quang phổ (-20dB) |
bước sóng |
|
|
1 |
|
||
|
SMSR |
Db |
30 |
|
|
|
||
|
Công suất phóng trung bình (N1) |
dBm |
2 |
|
5 |
|
||
|
Công suất phóng trung bình (N2) |
dBm |
4 |
|
7 |
|
||
|
Công suất phóng trung bình (E1) |
dBm |
6 |
|
9 |
|
||
|
Công suất phát động trung bình (Tắt TX) |
dBm |
|
|
-39 |
|
||
|
Tỷ lệ tuyệt chủng |
Db |
8.2 |
|
|
|
||
|
Dung sai mất mát phản hồi quang học |
Db |
- 15 |
|
|
|
||
|
Mặt nạ máy phát (PRBS231- 1@9.953G) |
Tuân thủ ITU-T G.9807.1 |
|
|||||
|
1270bước sóng 9.953Gb / giây/2.488Gb / giây Người nhận |
|||||||
|
Nhận bước sóng |
bước sóng |
1260 |
1270 |
1280 |
|
||
|
Độ nhạy (N1) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
dBm |
|
|
-26 |
|
||
|
Độ nhạy (N1) (PRBS223- 1@2.488G,ER=8.2dB, BER<10-4) |
dBm |
|
|
-27.5 |
|
||
|
Độ nhạy (N2) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
dBm |
|
|
-28 |
|
||
|
Độ nhạy (N2) (PRBS223- 1@2.488G,ER=8.2dB, BER<10-4) |
dBm |
|
|
-29.5 |
|
||
|
Độ nhạy (E1) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
dBm |
|
|
-30 |
|
||
|
Độ nhạy (E1) (PRBS223- 1@2.488G,ER=8.2dB, BER<10-4) |
dBm |
|
|
-31.5 |
|
||
|
Quá tải (N1) |
dBm |
-5 |
|
|
|
||
|
Quá tải (N2) |
dBm |
-7 |
|
|
|
||
|
Quá tải (E1) |
dBm |
-9 |
|
|
|
||
|
Cấp độ chứng nhận SD (N1) |
dBm |
|
|
-28 |
|
||
|
Cấp độ chứng nhận SD (N2) |
dBm |
|
|
-30 |
|
||
|
Cấp độ khẳng định SD (E1) |
dBm |
|
|
-32 |
|
||
|
Cấp độ hủy xác nhận SD |
dBm |
-43 |
|
|
|
||
|
Độ trễ SD |
dB |
0.5 |
|
|
|
|
Điện Char giao diệndiễn xuất |
|||||
|
Nhập dữ liệu vi sai xoay/TX |
Mv |
100 |
|
850 |
|
|
Dữ liệu đầu ra vi sai xoay/RX |
Mv |
300 |
|
800 |
|
|
Trở kháng chênh lệch dữ liệu |
Ω |
90 |
100 |
110 |
|
|
Đầu ra LVTTL cao |
V |
2.4 |
|
vcc |
|
|
Đầu ra LVTTL thấp |
V |
0 |
|
0.4 |
|
|
Đầu vào LVTTL cao |
V |
2.0 |
|
Vcc+0.3 |
|
|
Đầu vào LVTTL Thấp |
V |
0 |
|
0.8 |
|
