Mô tả chung

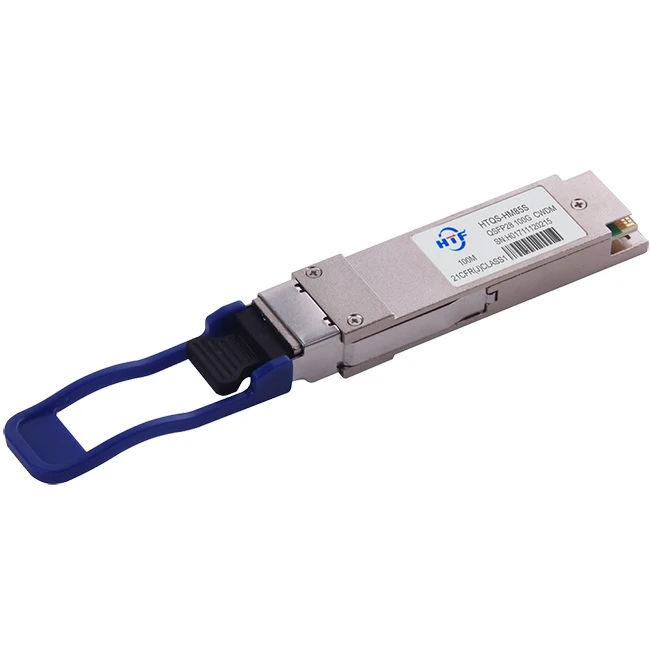

Mô-đun quang song công QSFP28 cung cấp 4 kênh truyền và nhận độc lập, mỗi kênh có khả năng hoạt động 25Gb / giây cho tốc độ dữ liệu tổng hợp là 100Gb / giây trên 100 mét sợi quang đa chế độ OM4.
Có thể cắm cáp ruy-băng sợi quang với đầu nối MTP / MPO vào ổ cắm mô-đun QSFP28. Sự liên kết thích hợp được đảm bảo bởi các chân dẫn hướng bên trong ổ cắm. Cáp thường không thể được xoắn để điều chỉnh kênh phù hợp với kênh. Kết nối điện được thực hiện thông qua đầu nối loại cạnh 38 chân tuân thủ MSA.
Mô-đun hoạt động bằng một nguồn điện +3,3V duy nhất. Các tín hiệu điều khiển toàn cầu LVCMOS / LVTTL, chẳng hạn như Hiện tại mô-đun, Đặt lại, Ngắt và Chế độ nguồn điện thấp, có sẵn với các mô-đun. Có sẵn giao diện nối tiếp 2 dây để gửi và nhận các tín hiệu điều khiển phức tạp hơn và nhận thông tin chẩn đoán kỹ thuật số. Các kênh riêng lẻ có thể được giải quyết và các kênh không sử dụng có thể được tắt để có được sự linh hoạt trong thiết kế tối đa.
| Loại biểu mẫu | QSFP28-100G-SR4 | Nhãn hiệu | HTFuture |
| Đóng gói | QSFP28 | Tốc độ dữ liệu | 103,1Gb / giây |
| Bước sóng | 850nm | Chạm tới | 100M |
| Giao diện | MPO / MTP | LD | VCSEL |
| Loại cáp | MMF | Hỗ trợ DDM | Đúng |
| Năng lượng TX | -8,4 ~ 2,4dBm | Rx Sens | & lt; -10,3dBm |
| Nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) | Đảm bảo chất lượng | 3 năm |
| Lớp vật lý | 40 Gigabit Ethernet | 100 Gigabit Ethernet |
| Bảng nối đa năng | n.a. | 100GBASE-KP4 |
| Bảng nối đa năng được cải tiến | 40GBASE-KR4 | 100GBASE-KR4 100GBASE-KR2 |
| 7 m qua cáp đồng twinax | 40GBASE-CR4 | 100GBASE-CR10 100GBASE-CR4 100GBASE-CR2 |
| 30 m trên" Cat.8" cặp xoắn | 40GBASE-T | n.a. |
| 100 m trên OM3 MMF | 40GBASE-SR4 | 100GBASE-SR10 100GBASE-SR4 100GBASE-SR2 |
| 125 m trên OM4 MMF | ||
| 500 m qua SMF, nối tiếp | n.a. | 100GBASE-DR |
| 2 km qua SMF, nối tiếp | 40GBASE-FR | n.a. |
| 10 km qua SMF | 40GBASE-LR4 | 100GBASE-LR4 |
| 40 km qua SMF | 40GBASE-ER4 | 100GBASE-ER4 |
Đặc trưng
● Hệ số dạng QSFP28 có thể cắm nóng
● Hỗ trợ tốc độ bit tổng hợp 103,1Gb / s
● Giao diện điện 4x25G
● Tuân theo IEEE 802.3bm 100GBASE-SR4
● Đầu nối quang MTP / MPO
● Truyền dẫn OM4 MMF lên đến 100m
● Tuân thủ SFF chẩn đoán kỹ thuật số -8636
● Tuân thủ RoHS-6 và không chứa chì
● Tuân thủ QSFP28 MSA
● Nguồn điện +3.3V đơn
● Công suất tiêu thụ tối đa 2.0W
● Nhiệt độ hoạt động của trường hợp
Thương mại: 0 ~ +70oC
Các ứng dụng
● Trung tâm dữ liệu
● Kênh sợi quang
● Bộ chuyển mạch Ethernet và các ứng dụng bộ định tuyến
Phân làn và phân công giao diện quang học
Chế độ xem bên ngoài của Ổ cắm MPO của Mô-đun QSFP28
Kích thước cơ học
Câu hỏi thường gặp
1. Câu hỏi: Tại sao tôi nên tin tưởng các bộ thu phát tương thích HTFuture?
Trả lời: Bên cạnh lợi thế về giá mà chúng tôi có được so với các bộ thu phát có thương hiệu, các bộ thu phát tương thích HTFuture cũng duy trì hiệu suất và độ tin cậy tương tự. Để làm hài lòng khách hàng của chúng tôi' cần hiệu suất cao, tất cả các bộ thu phát của chúng tôi đều được thử nghiệm nhiều lần trong các thiết bị chuyển mạch thương hiệu gốc chính thống tại trung tâm thử nghiệm của chúng tôi trước khi xuất xưởng.
2. Câu hỏi: Khoảng cách tối đa được hỗ trợ của bộ thu phát 100G SR4 của&# 39 là gì?
Trả lời: Bộ thu phát 100G-LR4 QSFP hỗ trợ lên đến 100m qua các sợi đa chế độ.
3. Câu hỏi: Bạn có cung cấp bộ chuyển đổi 100G QSFP28 hoạt động ở dải nhiệt độ công nghiệp không?
Trả lời: Rất tiếc, bộ thu phát 100G QSFP28 hoạt động ở dải nhiệt độ công nghiệp hiện không có sẵn, nhưng đang được phát triển. Hãy theo dõi.
4. Câu hỏi: Liệu nó có khả năng tương thích với Huawei không?
Trả lời: Có, nó sẽ.
