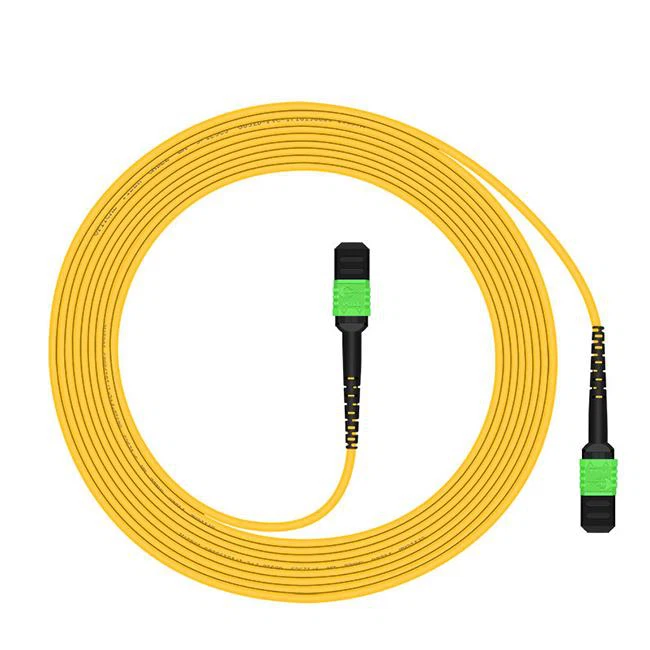

1m (3ft) MPO Nữ đến MPO Nữ 12 sợi OS2 9/125 Cáp Trunk chế độ đơn, Loại B, Cao cấp, LSZH, Màu vàng
Cáp quang trung tâm dữ liệu mới áp dụng cấu trúc đặc biệt của hình tròn và đường kính ngoài nhỏ, nhận ra bán kính uốn nhỏ hơn của cáp quang trục, giúp cho việc lưu trữ và lắp đặt thuận tiện và nhanh chóng.
Cáp trung kế MPO, một giải pháp thay thế hiệu quả về chi phí cho việc kết thúc trường tốn nhiều thời gian, được thiết kế để vá sợi quang mật độ cao trong các trung tâm dữ liệu cần tiết kiệm không gian và giảm rắc rối quản lý cáp
0,35dB IL; Đầu nối MPO Female đến MPO Female; Cáp chùm LSZH 3.0mm được thiết kế cho 40G LR4 PSM, 40G QSFP + PLR4 kết nối trực tiếp quang học và trung tâm dữ liệu mật độ cao.
Cáp / cáp trung kế 12F MPO-MPO Patch được thiết kế cho các kết nối quang học 40G QSFP + SR4, 40G QSFP + CSR4 và 100G QSFP28 SR4 quang học trực tiếp và trung tâm dữ liệu mật độ cao.
Cáp / đường trục 24F MPO-MPO Patch được thiết kế cho Giải pháp kết nối 100GBASE-SR10 CXP / CFP, 100GBASE-LR4 và trung tâm dữ liệu mật độ cao.
Đặc trưng
● Đầu nối Conec MTP® của Mỹ, đầu nối cao cấp Senko MPO Plus
● Cấp sợi OS2, OM3, OM4 (OM1 và OM2 khả dụng)
● Đầu nối MTP / MPO tổn hao thấp 0,35dB Elite cũng như các phiên bản tiêu chuẩn 0,6 / 0,75dB
● Nhà máy đã kết thúc và thử nghiệm
● Cho phép di chuyển dễ dàng từ 10GbE sang 40GbE hoặc 100GbE
● Mắt kéo được cung cấp như một tùy chọn để bảo vệ các đầu sợi quang trong quá trình lắp đặt
● Tổn thất chèn thấp, tổn thất trả lại cao
● Đầu nối đa sợi quang dựa trên MT, đầu cuối và cụm đầu nối sợi quang 4,8,12 và 24
● Giải pháp tiết kiệm cho đầu cuối sợi quang
● Được thiết kế cho các ứng dụng SM và MM tổn thất tiêu chuẩn và tổn thất thấp
● Có sẵn cáp tròn chắc chắn, cáp hình bầu dục và các tùy chọn ruy băng trần
● Vỏ được mã hóa màu có sẵn để phân biệt loại sợi, loại đánh bóng và / hoặc loại đầu nối
● Tốt về độ lặp lại và khả năng trao đổi
Có sẵn trong ba loại cực:
Loại-A (Đi thẳng)
Kiểu B (Chéo, Lộn)
Type-C (Ghép nối chéo, Đảo qua)
Thông số kỹ thuật
Thông số | Đơn vị | Giá trị |
Chế độ sợi quang | - | OS2 9 / 125μm SM |
Loại đánh bóng | - | APC sang APC |
Chèn mất | dB | Tối đa 0,35dB (Loại 0,15dB) |
Suy hao ở 1310nm | dB / km | ≤0.32 |
Áo khoác OD | mm | 3.0 |
Tải kéo cài đặt | N | 100 |
Nhiệt độ hoạt động | °C | -10 ~ +70 |
Bước sóng | nm | 1310/1550 |
Bán kính uốn cong tối thiểu | mm | 10 |
Trả lại mất mát | dB | ≥60 |
Suy hao ở 1550nm | dB / km | ≤0.18 |
Áo khoác cáp | - | LSZH |
Tải trọng kéo dài hạn | N | 50 |
Nhiệt độ bảo quản | ℃ | -40 ~ +85 |
Vật liệu bảo vệ môi trường chất lượng cao
Sử dụng cáp chống cháy cao nhất, chịu nhiệt độ cao, ít khói trong quá trình cháy có vai trò bảo vệ môi trường cao.
Số sợi | Phẳng 24 | 36& 48& 72 | 72 | 96 | 144 |
Đường kính tiểu đơn vị (mm) | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 |
Đường kính cáp (mm) | (4.2±0.3)x(7.6±0.4) | 9.0±0.3 | 11.2±0.3 | 13.5±0.3 | 17.5±0.3 |
Trọng lượng cáp (kg / km) | (LSZH52) / (PVC 44) | (LSZH93) / (PVC 86) | (LSZH106) / (PVC 96) | (LSZH146) / (PVC 135) | (LSZH260) / (PVC 224) |
Tải tối đa (IEC794-1) Cài đặt / Vận hành | 200/80 | 1000N/300N | |||
Đánh giá nhiệt độ Hoạt động& Lưu trữ | -20°C ~70°C | ||||
Phương pháp mài
Các tính năng của chế độ đơn
Dây nhảy quang MPO có thể được chia thành loại chuyển tiếp và loại không chuyển tiếp. Có nhiều loại MPO jumper khác nhau, bao gồm jumper MPO ribbon và jumper MPO dạng gói. Quạt Po jumper ra theo nhánh (tròn hoặc vuông) thường có thể truyền ra 2-24 lõi 0,9 hoặc nhánh cáp quang 2.0. Loại đầu nối do khách hàng chỉ định. FC, LC, SC, ST và các loại khác có thể được lựa chọn. Có thể chọn tổng chiều dài hoặc chiều dài nhánh của jumper MPO và các yêu cầu khác. Tùy khách hàng lựa chọn. Tất cả các loại sản phẩm dây nhảy MPO như dây nhảy quang MPO, dây chuyển MPO, loại MTP, dây nhảy MTP 10 Gigabit, dây nhảy 10 Gigabit đa chế độ, MPO với dây nhảy phân nhánh và các dạng sản phẩm khác của dây nhảy MPO đáp ứng các yêu cầu của telcordia -gr-326, tiêu chuẩn IEC và ROHS.
Thiết kế nắp bụi
Thiết kế nắp đậy kín có thể bảo vệ đầu nối sợi quang khỏi ô nhiễm và hư hỏng, đồng thời đảm bảo tín hiệu mạng truyền bình thường.
Hỗ trợ kết nối mạng 40G / 100G với mật độ và độ chính xác cao. Tiết kiệm không gian đi dây và cải thiện bảo trì mạng
Đầu nối sợi quang được sử dụng để nối các sợi quang khi cần có khả năng kết nối / ngắt kết nối. Do các quy trình đánh bóng và điều chỉnh có thể được đưa vào sản xuất đầu nối quang, các đầu nối thường được lắp ráp vào sợi quang tại cơ sở sản xuất của nhà cung cấp' Tuy nhiên, các hoạt động lắp ráp và đánh bóng liên quan có thể được thực hiện tại hiện trường, ví dụ, để chấm dứt quá trình chạy dài tại bảng vá lỗi.
Đầu nối sợi quang được sử dụng trong tổng đài điện thoại, cho hệ thống dây dẫn trong khuôn viên khách hàng, và trong các ứng dụng bên ngoài nhà máy để kết nối thiết bị và cáp, hoặc kết nối chéo cáp.
Câu hỏi thường gặp
Q: Sự khác biệt giữa cáp quang đơn giản và cáp quang duplex là gì?
Đáp: Một sợi cáp quang simplex bao gồm một sợi thủy tinh sợi nhựa. Cáp quang duplex bao gồm hai sợi thủy tinh hoặc sợi nhựa.
Q: Làm cách nào để biết phí vận chuyển của tôi trước khi đặt hàng?
A: Để biết phí vận chuyển trước khi đặt hàng, bạn có thể liên hệ với bộ phận dịch vụ khách hàng của chúng tôi
Q: Multimode, singlemode, laser được tối ưu hóa - Tất cả nghĩa là gì?
A: Trong thế giới cáp quang của&# 39 ngày nay, nhiều sự lựa chọn có sẵn khi chọn loại cáp quang. Tùy thuộc vào loại cáp quang và thông số kỹ thuật của bộ thu phát, các khoảng cách khác nhau được hỗ trợ cho mỗi công nghệ.
Kích thước của lõi sợi quang, yêu cầu băng thông và bước sóng thu phát (tức là 850m, 1550nm) là một số lưu ý khi thiết kế mạng bằng sợi quang.
