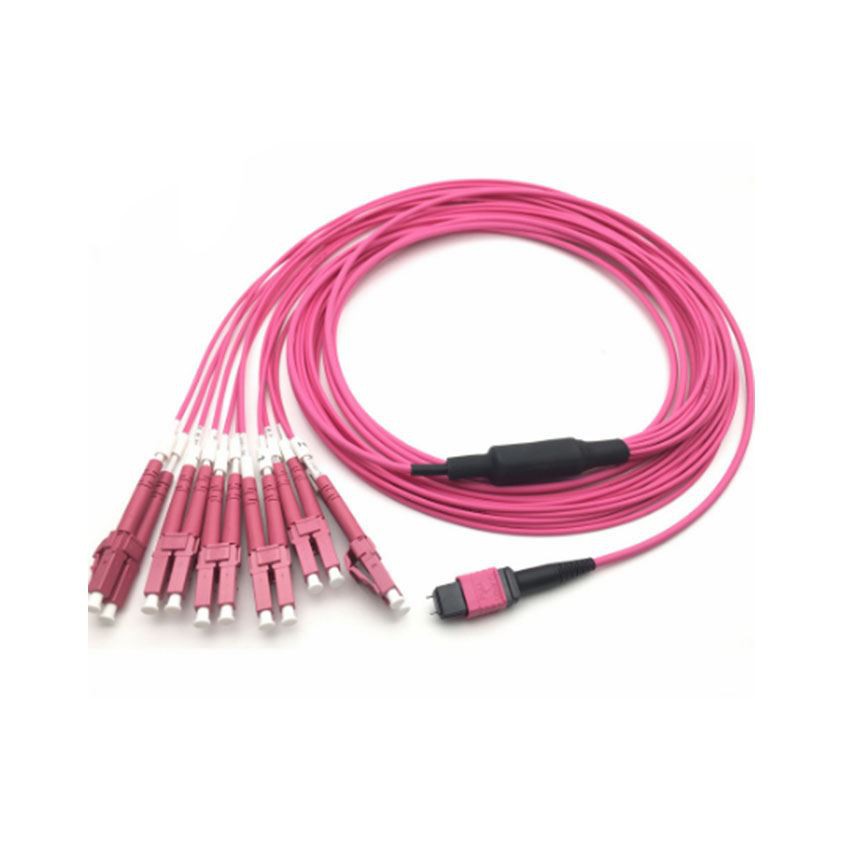

Cáp 12 lõi MPO đến 6 Duplex LC OM4 MMF chủ yếu được sử dụng để phân nhánh đầu nối MPO 12 lõi của thiết bị đầu cuối cáp quang trung kế MPO thành đầu nối thông thường lõi đơn hoặc lõi kép. Một bên là đầu nối 12Core MPO và bên còn lại là 12 đầu nối LC.
Nó được sử dụng trong trung tâm dữ liệu, thu phát để kết nối thu phát, truyền khoảng cách ngắn.
Đặc trưng:
Suy hao chèn thấp, suy hao phản hồi cao
Đầu nối đa sợi quang dựa trên MT, các cụm và đầu cuối đầu nối sợi quang 4, 8,12 và 24
Giải pháp kinh tế cho việc hủy sợi hàng loạt
Được thiết kế cho các ứng dụng SM và MM suy hao thấp và suy hao tiêu chuẩn
Có sẵn các tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và ruy băng trần
Vỏ mã màu có sẵn để phân biệt loại sợi, loại đánh bóng và/hoặc loại đầu nối
Tốt về độ lặp lại và khả năng trao đổi
Khả dụng:
Băng và bó cáp có sẵn;
Dây vá, cụm cáp pigtail có sẵn.
MPO Loopback có sẵn
0.35db trình kết nối IL cực thấp
Lên đến {{0}}.35db, thường nhỏ hơn 0,15dB trên hạt dao suy hao thấp mm và đầu nối MPO
Sợi đa mode chất lượng cao
Sợi quang đa mode chất lượng cao được thiết kế để chịu được sự uốn cong nhỏ và định tuyến khó khăn, đồng thời mức suy hao tín hiệu của nó ít hơn nhiều so với sợi quang đa mode truyền thống.
Xếp hạng halogen không khói thấp
Khi tiếp xúc với nguồn nhiệt cao, hỗn hợp tỏa ra một lượng khói nhỏ và không chứa halogen.
Cáp LSZH được thiết kế và kiểm tra theo tiêu chuẩn iec-60332-1 và iec-61034.
Bán kính uốn tối thiểu 7,5mm
Cáp của chúng tôi được thiết kế để cải thiện hiệu suất uốn trong các ứng dụng bán kính giảm như môi trường dân cư hoặc văn phòng có bán kính uốn nhỏ.
Đầu nối A | MPO Nữ (không pin) | Đầu nối B | LC UPC song công |
Chế độ sợi quang | OM4 (OM3) 50 / 125μm | bước sóng | 850/1300nm |
Đầu nối MPO IL | {{0}}.35dB Tối đa (0,15dB Typ.) | Đầu nối LC IL | Nhỏ hơn hoặc bằng 0.2dB |
Đầu nối MPO RL | Lớn hơn hoặc bằng 20dB | Đầu nối LC RL | Lớn hơn hoặc bằng 20dB |
Suy giảm ở 850nm | Nhỏ hơn hoặc bằng 2,3dB/km | Suy giảm ở 1300nm | Nhỏ hơn hoặc bằng 0.6dB/km |
áo khoác OD | 3.0mm | Đường kính quạt ra | 2.0mm |
Tải trọng kéo cài đặt | 100 N | Tải trọng kéo dài hạn | 50 N |
áo khoác cáp | LSZH | Đếm sợi | 8 sợi |
Nhiệt độ hoạt động | -10 độ đến cộng 70 độ | Nhiệt độ bảo quản | -40 độ đến cộng 85 độ |
phạm vi của chế độ | Chế độ đơn hoặc Chế độ đa |
Loại cáp | Đơn công, Song công |
Kiểu kết nối | SC, FC, ST, LC, MTRJ, E2000, MU, MPO /MTP, v.v. |
Loại giao diện Ba Lan hoặc Ferrule | PC, UPC, APC |
Đường kính cáp | {{0}}}.9mm, 1.2mm, 1.6mm, 1.8mm,2.0mm, 3.0mm |
áo khoác ngoài | PVC /LSZH/OFNP |
Màu áo khoác | SM Vàng|OM1, OM2 Cam|Nước OM3|OM4 Thủy hoặc Tím|OM5 Xanh Chanh |
Độ bền | 500 chu kỳ (tăng tối đa 0,2 dB). 1000 chu kỳ mate/de mate |
Nhiệt độ hoạt động. | -20 độ đến cộng 70 độ / cộng 85 độ (bọc thép) |
Nhiệt độ lưu trữ. | -40 độ đến cộng 85 độ |
Đạt hiệu suất quang họca
Mục | Chế độ đơn | đa chế độ | ||||
| máy tính | UPC | APC | 62.5/125 | 50/125OM1/2 | 50/125OM3/4/5 | |
Chèn mất mát
| {{0}}}.2dB Tối đa. (Ưu tú 0,15dB)
| {{0}}}.2dB Tối đa. (Ưu tú 0,15dB) | ||||
mất mát trở lại | Lớn hơn hoặc bằng 50 dB | Lớn hơn hoặc bằng 55 dB | Lớn hơn hoặc bằng 60 dB | Lớn hơn hoặc bằng 35 dB
| ||
Chèn. Tổn thất/MTP hoặc MPO | {{0}}}.7dB Tối đa. (0,35 dB Ưu tú.) | {{0}}}.5dB Tối đa. (0,35dB Ưu tú.) | ||||
Trả về tổn thất s/MTP hoặc MPO | Lớn hơn hoặc bằng 50dB | Lớn hơn hoặc bằng 55 dB | Lớn hơn hoặc bằng 60 dB | Lớn hơn hoặc bằng 20dB
| ||
lực kéo | Lớn hơn hoặc bằng 68N | Lớn hơn hoặc bằng 68N | Lớn hơn hoặc bằng 68N | Lớn hơn hoặc bằng 68N
| ||
Đầu ra của mô-đun có thể được kết nối trực tiếp với cổng đầu ra của thiết bị hệ thống, cổng của bảng điều khiển hoặc thiết bị đầu cuối của người dùng bằng cách sử dụng dây nhảy lõi đơn hoặc lõi kép. Đặc điểm của mô-đun chuyển đổi là cổng lõi đơn hoặc lõi kép nằm ở mặt trước của mô-đun, có thể chọn đầu nối đơn công SC 12 cổng và đầu nối song công LC 12 cổng và một hoặc hai bộ điều hợp được lắp đặt ở mặt sau. Mô-đun này là một dây vá kết nối trực tiếp bảng điều khiển phía trước của mô-đun với bộ điều hợp phía sau. Cáp quang nhánh lõi MPO đến LC8 chủ yếu được sử dụng để kết nối mô-đun quang 40gqsfp với mô-đun quang 10gsfp, truyền và nhận mảng kênh 4-ở đầu MPO, tương ứng kết nối giao diện quang của mô-đun SFP theo trình tự kênh, đầu LC có trước -Chức năng xác định kênh sợi quang, định vị bằng kẹp song công, người dùng chỉ cần cắm và rút kết nối dễ dàng. 8-Dây vá cáp quang mpo-mpo lõi, sử dụng các kênh 4tx và 4rx song song, đáp ứng tiêu chuẩn giao diện qsfpsr44 * 10gbs và được sử dụng cho kết nối truyền dẫn thiết bị 40Gb (qsfp).
Đầu nối LC suy hao chèn thấp
Phích cắm gốm chất lượng cao nhập khẩu được sử dụng để giảm tổn thất đường truyền và tăng cường độ ổn định của đường truyền.
Ứng dụng của 8-cấu trúc cốt lõi
8-các ứng dụng xử lý song song khớp lõi, sử dụng 12-khớp lõi, 4-lõi rỗng.
Phân cực sợi quang:
Một liên kết quang thông thường yêu cầu hai sợi quang để hoàn thành toàn bộ quá trình truyền. Ví dụ, mô-đun quang bao gồm đầu thu và đầu phát
Đầu thu và đầu phát phải được đảm bảo được kết nối với nhau và sự khớp của đầu gửi (TX) với đầu nhận (Rx) ở cả hai đầu của liên kết sợi quang được gọi là phân cực.
Đối với các hệ thống cáp mật độ cao, được kết thúc trước, chẳng hạn như các kết nối MPO/MTP, các vấn đề về phân cực phải được giải quyết.
Cung cấp, vận chuyển và phục vụ
Dịch vụ sau bán hàng xuất sắc;
Các mẫu có sẵn để thử nghiệm;
Trả lời yêu cầu của bạn trong vòng 24 giờ;
Câu hỏi thường gặp
Hỏi: Nó là om3 hay OM4
Trả lời: Đó là om4.
Q: Cần có ống dẫn cỡ nào cho cáp này?
Trả lời: Chỉ sử dụng trong nhà, bạn có thể lấy đi nhưng bạn nên sử dụng loại ngoài trời.
Hỏi: Độ dài tối thiểu cho cáp ngắt và cáp trung kế MTP/MPO là bao nhiêu?
Đ: Chiều dài tối thiểu là 0.3m .
Q: Tôi nên chọn loại cực nào nếu muốn kết nối 2 bộ thu phát bằng cáp trung kế?
A: 12 sợi cáp loại B cho các mô-đun QSFP28 và 24 sợi cáp loại A cho các mô-đun CFP.
H: Sự khác biệt giữa trình kết nối MTP và MPO là gì?
Trả lời: MTP là một loại đầu nối MPO hiệu suất cao với nhiều thiết kế sáng tạo. So với đầu nối MPO chung, đầu nối cáp quang MTP đã được tăng cường về các đặc tính cơ học và quang học.
