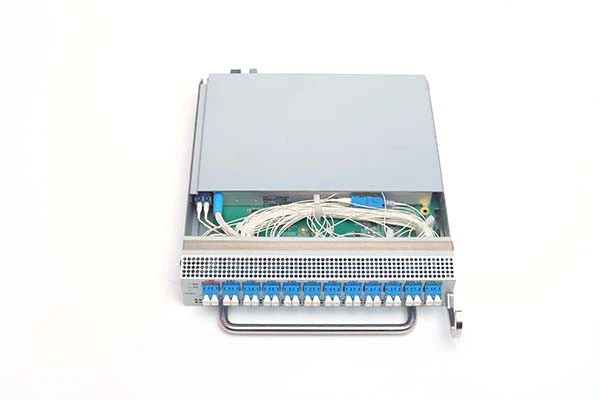

Bảng WSS 9-chiều
1) Sơ đồ cấu trúc bên trong của bo mạch WSS được hiển thị trong hình 1 và bo mạch chiếm 1/2 khe. yêu cầu BA và PA tích hợp, VOA tích hợp trước đầu vào PA; OCM, OTDR tích hợp tùy chọn.
2) Phạm vi khuếch đại của BA là 15~25dB; mức tăng của PA1 ít nhất là 15 ~ 25dB và mức tăng của PA2 ít nhất là 22 ~ 35dB. Đối với các yêu cầu hiệu suất của BA và PA.
3) Đối với các điểm giám sát nguồn điện, xem vị trí biểu tượng PD ở hình 2 trên sơ đồ cấu trúc bên trong bo mạch; giá trị hiệu chuẩn đầu ra của BA được hiệu chỉnh theo cổng LINE OUT; phía đầu vào của PA báo cáo hai giá trị công suất đầu vào.
Giá trị hiệu chuẩn đầu vào của VOA được hiệu chỉnh cho cổng LINE IN và giá trị hiệu chuẩn đầu vào của EDFA là giá trị đo được tại cổng LINE IN trừ đi giá trị suy giảm của VOA và suy hao chèn khớp nối giữa phía nhận của OSC và đường dẫn quang chính. Tỷ lệ đầu vào của BA và tỷ lệ đầu ra của PA phải được xác định.
4) Bảng cung cấp hai đèn báo, ít nhất ba màu đỏ, vàng và xanh lục. Chỉ báo STAT được sử dụng để biểu thị trạng thái hoạt động của bo mạch và chỉ báo LINE được sử dụng để biểu thị trạng thái cổng quang của cổng tương ứng.
1 Sơ đồ cấu trúc bên trong của bảng WSS chiều 9-
9-sơ đồ bảng điều khiển WSS chiều
Thông số kỹ thuật mô-đun WSS
