Mô-đun quang học CWDM là gì?

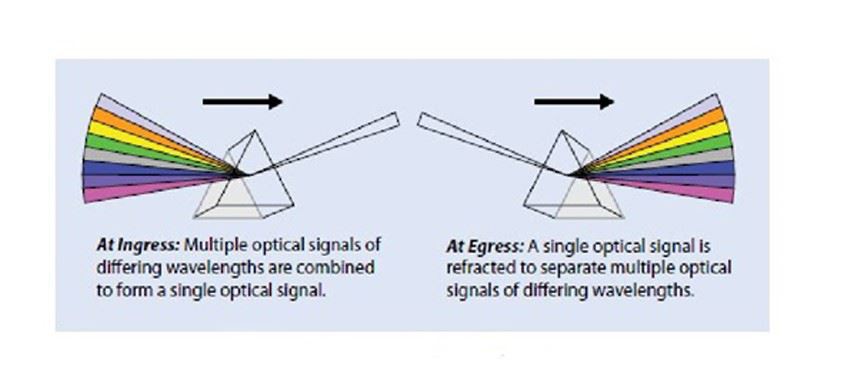

Mô-đun quang học CWDM là một loại mô-đun quang học sử dụng Công nghệ CWDM, được sử dụng để kết nối các thiết bị mạng hiện có và CWDM multiplexer / demultiplexer. Khi được sử dụng với CWDM multiplexer / demultiplexer, mô-đun quang học CWDM có thể tăng dung lượng mạng bằng cách truyền nhiều kênh dữ liệu với bước sóng quang học đơn (1270nm đến 1610nm) trên cùng một sợi duy nhất.

Tính năng

Từ 1270nm đến 1610nm, 18 kênh có sẵn

MQW DFB LD chưa được làm lạnh

Gói tùy chọn 1x9 / GBIC / SFF / SFP

Cung cấp đơn + 3.3V hoặc + 5V

Nhiệt độ làm việc: 0 ° C ‐ 70 ° C (cấp thương mại); 40 °C - 85 °C (cấp công nghiệp)

Theo Telcordia (Bellcore) gr ‐ 468 ‐ lõi

Sản phẩm tiêu chuẩn class1, phù hợp với yêu cầu IEC60825 ‐ 1 và IEC 60825 ‐ 2

Sản phẩm tuân thủ RoHS

Ứng dụng

CATV (CATV)

Ftth (bằng 198

Kênh sợi 1g và 2G

100m và Gigabit Ethernet

Mạng quang đồng bộ SONET

Hệ thống bảo mật và bảo vệ

Các loại mô-đun quang học CWDM phổ biến

CWDM SFP

CWDM GBIC

CWDM X2

CWDM XFP

CWDM SFP+

Những lợi thế của CWDM là gì?

1. Chi phí thiết bị thấp có thể làm giảm chi phí vận hành mạng. Do kích thước nhỏ, tiêu thụ điện năng thấp, bảo trì đơn giản và cung cấp điện thuận tiện, thiết bị CWDM có thể sử dụng nguồn điện AC 220 V. Do số bước sóng ít hơn, số lượng bảng dự phòng nhỏ.

2. Hệ thống CWDM có thể cải thiện đáng kể khả năng truyền tải của sợi quang và cải thiện việc sử dụng tài nguyên sợi quang. Việc xây dựng con người đang phải đối mặt với sự thiếu hụt tài nguyên sợi quang ở một mức độ nhất định hoặc giá thuê sợi quang cao. Hiện nay, hệ thống chia sóng bước sóng thô điển hình có thể cung cấp 8 kênh quang học, và theo đặc điểm kỹ thuật ITU-T g.694.2, nó có thể đạt đến 18 kênh quang học.

3. Kích thước nhỏ và tiêu thụ điện năng thấp. Laser của hệ thống CWDM không cần bộ làm mát bán dẫn và chức năng kiểm soát nhiệt độ, vì vậy nó có thể làm giảm tiêu thụ điện năng rõ ràng. Mô-đun laser đơn giản trong hệ thống CWDM làm giảm thể tích của mô-đun tích hợp của bộ thu phát quang học, và đơn giản hóa cấu trúc thiết bị cũng làm giảm khối lượng thiết bị và tiết kiệm không gian phòng.

Màu vòng của các mô-đun quang học CWDM với các bước sóng khác nhau

Các bước phán đoán lỗi mô-đun quang học

1. Kiểm tra xem công suất quang học có nằm trong phạm vi yêu cầu của chỉ số hay không, nếu không có ánh sáng hoặc

Hiện tượng công suất quang học thấp. Phương pháp điều trị:

A. Kiểm tra bước sóng và đơn vị đo lường (DBM) của lựa chọn công suất quang học

B. Làm sạch mặt cuối của đầu nối sợi quang và cổng quang của mô-đun quang học.

c. Kiểm tra xem mặt cuối của đầu nối sợi quang có bị bôi đen và trầy xước hay không, liệu đầu nối sợi quang có bị hỏng hay không và thay thế đầu nối sợi quang để kiểm tra khả năng hoán đổi cho nhau

d. Kiểm tra các khúc cua nhỏ trong đầu nối cáp quang.

E. Các mô-đun quang học trao đổi nóng có thể được cắm lại và thử nghiệm.

F. Thay thế mô-đun quang học tại cùng một cổng hoặc thay thế cổng bằng cùng một mô-đun quang học.

2. Công suất quang học là bình thường, nhưng liên kết không thể được kết nối. Kiểm tra thiết bị

Khoảng cách truyền của mô-đun quang học bị giới hạn chủ yếu là do mất và phân tán tín hiệu quang học trong sợi quang.

Mất: mất năng lượng ánh sáng do sự hấp thụ, tán xạ và rò rỉ môi trường trong quá trình truyền ánh sáng trong sợi quang. Phần năng lượng này được tiêu tan theo một tỷ lệ nhất định với sự gia tăng khoảng cách truyền dẫn.

Phân tán: sóng điện từ của các bước sóng khác nhau di chuyển ở các tốc độ khác nhau trong cùng một môi trường, dẫn đến các thành phần bước sóng khác nhau của tín hiệu quang học đến cuối nhận vào các thời điểm khác nhau do sự tích tụ khoảng cách truyền dẫn, dẫn đến việc mở rộng các xung và không có khả năng phân biệt các giá trị tín hiệu.

Hai thông số này chủ yếu ảnh hưởng đến khoảng cách truyền của mô-đun quang học. Trong quá trình ứng dụng thực tế, mất liên kết của mô-đun quang học 1310nm thường được tính là 0,35dbm / km, và mô-đun quang học 1550nm thường được tính là 0,20dbm / km. Việc tính toán giá trị phân tán là rất phức tạp và thường chỉ để tham khảo. Do đó, người dùng cần chọn mô-đun quang học phù hợp theo tình hình mạng thực tế của họ để đáp ứng các yêu cầu về khoảng cách truyền khác nhau.

Có hai loại thiết bị tiếp nhận quang học (thiết bị phát hiện quang học) được sử dụng trong giao tiếp quang học, cụ thể là điốt quang PIN và điốt quang tuyết lở APD.

Phân loại thiết bị quang học:

Theo cấu trúc, nó có thể được chia thành: để thiết bị (Tosa, Rosa, Bosa); nhúng (hoặc bướm) thiết bị; thiết bị gắn trên bề mặt.

Thiết bị Tosa: thiết bị phát ra ánh sáng;

Thiết bị Rosa: thiết bị tiếp nhận quang học;

Thiết bị Bosa: thiết bị tích hợp thu phát quang học.

Sự khác biệt giữa mô-đun quang học CWDM và các mô-đun quang học khác

1. Sự khác biệt giữa mô-đun quang học CWDM và mô-đun quang học phổ biến là gì?

● Mô-đun quang học CWDM sử dụng ít sợi quang hơn mô-đun quang học thông thường, có thể cải thiện hiệu quả việc sử dụng tài nguyên sợi quang.

● Sau khi mô-đun quang học CWDM được đưa vào công tắc, một mô-đun quang học được sử dụng trong CWDM / demultiplexer cần phải được sử dụng. Tuy nhiên, mô-đun quang học thông thường có thể chạy sau khi nó được lắp trực tiếp vào công tắc

● Có 18 bước sóng kênh (1270-1610nm) trong mô-đun quang học CWDM và khoảng bước sóng của mỗi kênh là 20nm. Độ sóng của mô-đun quang học phổ biến là 850nm, 1310nm, 1330nm và 1550nm.

● Là một công nghệ truyền dẫn WDM chi phí thấp cho lớp truy cập mạng khu vực đô thị, CWDM chủ yếu được sử dụng trong lĩnh vực viễn thông, trong khi mô-đun quang học thông thường được sử dụng nhiều hơn trong lĩnh vực truyền thông dữ liệu.

2. Sự khác biệt giữa CWDM và DWDM là gì?

Nguyên tắc của mô-đun quang học DWDM tương tự như mô-đun quang học CWDM, nhưng mô-đun quang học DWDM dành cho mô-đun quang học DWDM, nó có 40 kênh phổ biến để lựa chọn.

3. Các mô-đun quang học CWDM và DWDM được áp dụng ở đâu?

Mô-đun quang học CWDM được sử dụng rộng rãi trong khuôn viên trường, trung tâm dữ liệu, FTTH (sợi đến nhà), kênh sợi 1g và 2G, Gigabit Ethernet trong con người, hệ thống bảo mật và bảo vệ.

Mô-đun quang học DWDM chủ yếu được sử dụng trong mạng truyền dẫn kỹ thuật số đồng bộ quang học đường dài, chẳng hạn như ethernet / kênh sợi liên kết 200km và liên kết 80km cũng có thể được sử dụng.

4. Đó là tốt hơn, mô-đun quang học CWDM hoặc mô-đun quang DWDM?

Từ quan điểm chi phí, mô-đun quang học CWDM rẻ hơn mô-đun quang học DWDM. Mô-đun quang học CWDM cung cấp một giải pháp thuận tiện và chi phí thấp cho Gigabit Ethernet và kênh sợi. DWDM, mặt khác, thường sử dụng khoảng cách kênh chuyên sâu hơn và được sử dụng cho các mạng quang học lớn trên một khoảng cách dài. Nếu bạn muốn có một mô-đun SFP đường dài, mô-đun quang học DWDM là sự lựa chọn lý tưởng.
