Kiểm tra và điều chỉnh sơ đồ mắt là một giai đoạn quan trọng để đảm bảo rằng mô-đun quang học có tín hiệu tốt nhất.
Cái gọi là sơ đồ mắt được hình thành bởi superáp và tích lũy tất cả các dạng sóng bị bắt mỗi ba bit thông qua chức năng afterglow của Oscilloscope.
Chất lượng tín hiệu kỹ thuật số của mô-đun quang học có thể được nhìn thấy từ kết quả kiểm tra sơ đồ mắt. Bằng cách cẩn thận quan sát chiều cao mắt, chiều rộng mắt, jitter, chu kỳ nhiệm vụ, vv được sử dụng để thẩm phán hiệu suất của các mô-đun quang học. Con mắt lớn hơn, càng nhỏ các croscuống giữa các mã và hiệu suất của các mô-đun quang học tốt hơn.

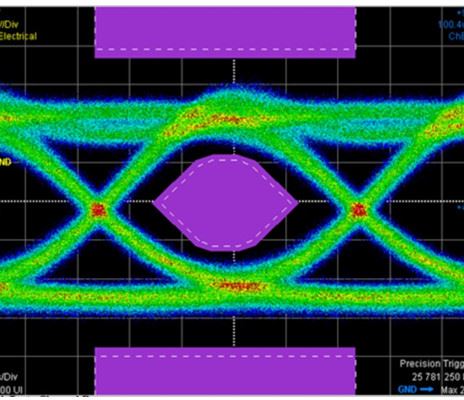

Ngoài ra, trong thỏa thuận đa nguồn (MSA), biểu đồ mắt tiêu chuẩn của mô-đun quang học (có nghĩa là, sơ đồ mắt bao gồm màu tím trong hình dưới đây) được chỉ định rõ ràng. Sau khi kiểm tra sơ đồ mắt của mô-đun quang học, quan sát xem sơ đồ mắt có liên hệ với sơ đồ mắt tiêu chuẩn hay không.
Nếu không có liên hệ, chỉ báo của sơ đồ mắt đáp ứng các tiêu chuẩn, nhưng nếu biểu đồ mắt thử nghiệm vượt quá biểu đồ tiêu chuẩn mắt, mô-đun quang học không thể vượt qua kiểm tra và hiệu chuẩn bổ sung phải được thực hiện, và cải tiến mục tiêu có thể được thực hiện theo vị trí liên lạc.
Đây là một video của HTF kỹ thuật làm eYe sơ đồ
