Mô-đun quang QSFP 40G LR4 được sử dụng rộng rãi trong mạng 40G, nó bao gồm hai loại mô-đun quang QSFP 40G LR4 CWDM và mô-đun quang QSFP 40G LR4 PSM.
CWDM và PSM là gì?
CWDM (Ghép kênh phân chia bước sóng thô) đề cập đến ghép kênh phân chia bước sóng thô. CWDM là một loại WDM (ghép kênh phân chia theo bước sóng). Nó có thể gửi và nhận tín hiệu trên nhiều kênh trên một sợi quang. Nó thường được sử dụng trong các mạng truyền thông. nối dây có cấu trúc điểm-điểm.
PSM (Parallel Single Mode Fiber) dùng để chỉ công nghệ sợi đơn mode song song. Không giống như các mô-đun quang CWDM truyền hoặc nhận tín hiệu trên nhiều kênh trên một sợi quang, PSM có thể đồng thời nhận và gửi tín hiệu trên bốn sợi song song.
Tổng quan về Bộ thu phát quang QSFP 40G LR4 CWDM
QSFP 40GMô-đun LR4 CWDM thường đề cập đến mô-đun quang QSFP cộng với 40G LR4, có giao diện song công LC, bốn kênh thu phát độc lập và mỗi kênh hỗ trợ tốc độ 10Gbps. Để giảm thiểu sự phân tán,QSFP 40GMô-đun quang LR4 CWDM phải được sử dụng với cáp quang đơn mode và khoảng cách truyền tối đa là 10 km.

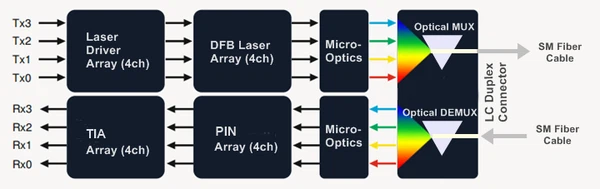

Bộ phát của mô-đun quang QSFP 40G LR4 CWDM sử dụng mảng 4-laser phản hồi phân tán (DFB) kênh để chuyển đổi tín hiệu điện 10Gbps của kênh 4-thành tín hiệu quang CWDM kênh 4-, sau đó ghép kênh các tín hiệu quang CWDM kênh 4-thành tín hiệu quang 40Gbps một kênh Việc truyền được thực hiện trên cáp quang một chế độ; bộ khử ghép kênh đầu cuối nhận tín hiệu quang 40Gbps thành tín hiệu quang CWDM kênh 4-và chuyển đổi nó thành tín hiệu điện 10Gbps thông qua bộ dò quang.
Các bước sóng trung tâm của 4 kênh CWDM của QSFP 40G LR4 CWDM là 1271nm, 1291nm, 1311nm và 1331nm, phù hợp với tiêu chuẩn ITU-T G694.2.
Tổng quan về module quang QSFP 40G LR4 PSM

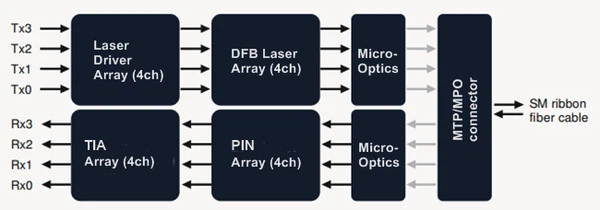

Module quang QSFP 40G LR4 PSM có giao diện MTP/MPO, cung cấp 4 kênh truyền và nhận độc lập, mỗi kênh có thể chạy ở tốc độ 10G trên sợi quang đơn mode và khoảng cách truyền lên tới 10 km. Mô-đun máy phát của QSFP 40G LR4 PSM nhận tín hiệu đầu vào điện tương thích với CML, sau đó mô-đun máy thu chuyển đổi tín hiệu đầu vào song song thành tín hiệu đầu ra thông qua mảng bộ dò ảnh và tín hiệu đầu ra của mô-đun máy thu cũng tương thích với CML. Thông thường, có các chốt dẫn hướng bên trong ổ cắm giao diện MTP/MPO, có thể được sử dụng để căn chỉnh giao diện chính xác khi lắp mô-đun. Khi người dùng cắm bộ nhảy sợi có đầu nối MTP/MPO vào mô-đun quang QSFP plus 40G LR4 PSM, nó có thể tránh được Sự cố hư hỏng sợi do giao diện bị lệch.
Bạn có thể chọn một mô-đun quang phù hợp theo nhu cầu của mình.
