Trong viễn thông, đường mắt, còn được gọi là sơ đồ mắt.
Biểu đồ mắt được hình thành bởi sự chồng chéo mỗi dạng sóng nguyên tố mã thu được bằng cách quét do hiệu ứng afterglow của Oscilloscope. Nó đề cập đến một mô hình quan sát thấy trên một dao động khi một phương pháp thử nghiệm được sử dụng để ước tính và cải thiện (bằng cách điều chỉnh) hiệu suất của một hệ thống truyền dẫn. Cách quan sát biểu đồ mắt là sử dụng một dao động để span kết thúc đầu ra của bộ lọc nhận, và sau đó điều chỉnh thời gian quét Oscilloscope để dao động ngang quét thời gian được đồng bộ hoá với giai đoạn mã nhận phần tử. Tại thời gian này, đồ thị nhìn thấy trên màn hình dao động trông giống như đôi mắt của con người, vì vậy nó được gọi là "đồ thị mắt".
Biểu đồ mắt là một chỉ báo phổ biến về chất lượng của tín hiệu trong truyền dẫn kỹ thuật số tốc độ cao. Biểu đồ mắt thường bao gồm một số mẫu thời gian của điện áp cần thiết cho tốc độ mẫu dưới mức tốc độ dữ liệu. Một sơ đồ mắt hoàn hảo có chứa một lượng lớn thông tin tham số về tín hiệu, như nếu bắt nguồn từ vật lý, bất kể tần số của các hiệu ứng.
Ảnh hưởng của croscuống liên mã và tiếng ồn có thể được quan sát thấy từ sơ đồ mắt, phản ánh các đặc điểm tổng thể của tín hiệu kỹ thuật số, để ước tính mức độ lợi thế và nhược điểm của hệ thống. Do đó, phân tích sơ đồ mắt là cốt lõi của phân tích tính toàn vẹn tín hiệu của hệ thống kết nối tốc độ cao. Ngoài ra, biểu đồ này có thể được sử dụng để điều chỉnh các đặc tính của bộ lọc nhận để giảm xuyên biên mã và cải thiện hiệu suất truyền của hệ thống. Kỹ sư có thể sử dụng nó để kiểm tra tính toàn vẹn tín hiệu của thiết kế và tìm thấy vấn đề sớm trong quá trình thiết kế. Được sử dụng kết hợp với các phép đo khác như tỷ lệ lỗi bit, sơ đồ mắt có thể giúp các nhà thiết kế dự đoán hiệu suất và xác định các nguồn có thể có của các vấn đề.
Có một mối quan hệ chặt chẽ giữa biểu đồ mắt và chất lượng trong thử nghiệm. Nếu sơ đồ mắt là tốt và ổn định, có nghĩa là chất lượng của các mô-đun là tốt.
Có rất nhiều loại mắt hình, và như vậy là biểu đồ mắt. Chúng tôi có thể nhanh chóng thẩm phán chất lượng tín hiệu từ các tính năng hình dạng của sơ đồ mắt.

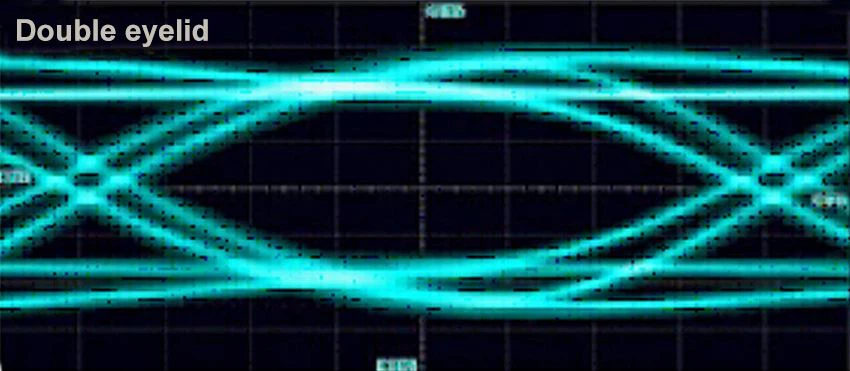

1. biểu đồ mắt dưới đây có một "mí mắt kép", cho thấy rằng các tín hiệu có thể được croscuống hoặc trước tình tiết tăng nặng.

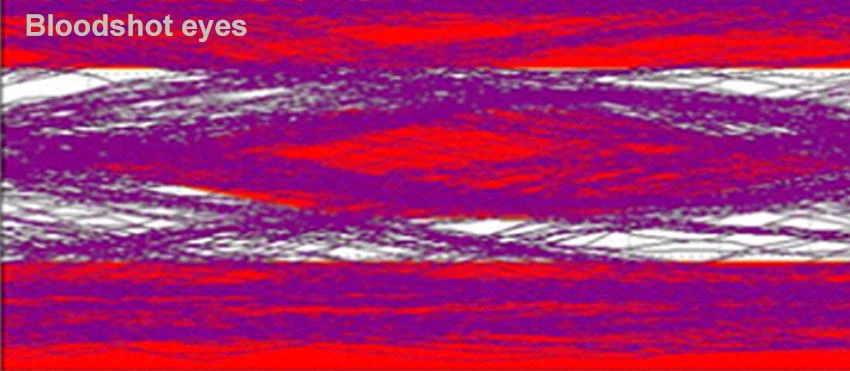

2. biểu đồ mắt dưới đây "bloodshot mắt" cho thấy chất lượng tín hiệu kém, có thể do phương pháp thử nghiệm bị lỗi hoặc lỗi dây PCB rõ ràng.

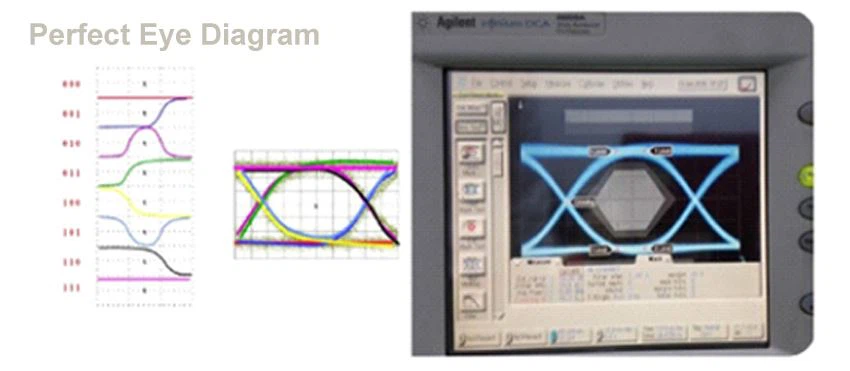

3. một sơ đồ mắt hoàn chỉnh nên chứa tất cả các tiểu bang từ "000" để "111", với tám tiểu bang tạo thành một sơ đồ mắt.
