Giải pháp cáp cấu trúc MTP / MPO Base-8 cho 10G / 25G / 40G / 100G

So với cáp có cấu trúc MTP / MPO cơ sở-12, cáp có cấu trúc MTP / MPO cơ sở 8 có thể cung cấp các liên kết quang hiệu quả và kinh tế hơn cho 40g qsfp +, 100g qsfp28, 400g qsfp-dd và các mô-đun quang học khác bằng cách chỉ sử dụng 8 sợi quang, thay thế cho hệ thống cáp có cấu trúc MTP / MPO-12 ở một mức độ nào đó. Bài báo này chủ yếu giới thiệu ứng dụng của hệ thống cáp cấu trúc dựa trên MTP / MPO cơ sở 8.

Ứng dụng của cáp cấu trúc MTP / MPO base-8:

Hiện tại, có ba loại liên kết truyền dẫn dựa trên cáp cấu trúc MTP / MPO cơ sở 8: liên kết truyền dẫn sợi kép (10g đến 10g), liên kết truyền dẫn đa sợi song song (40g-40g hoặc 100g-100g), sợi kép để song song liên kết truyền dẫn đa sợi quang (nâng cấp mạng 10g-40g hoặc 10g / 25g-100g). Sau đây sẽ giới thiệu chi tiết ứng dụng của nó từ ba khía cạnh này.

Cáp có cấu trúc MTP / MPO Base-8 cho 10G

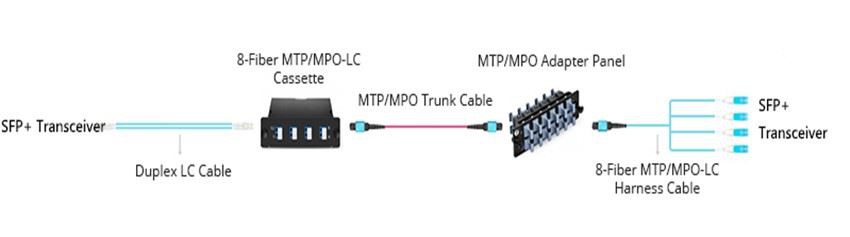

Vì giao diện của mô-đun Quang 10G là LC song công, liên kết truyền dẫn sợi kép thường được sử dụng trong kết nối liên kết 10g. Như hình dưới đây, khi tiến hành đấu dây có cấu trúc, một đầu cần sử dụng dây nhảy quang MTP / mpo-lc 8 lõi và bảng điều hợp cáp quang MTP / MPO 8 lõi, đầu còn lại cần sử dụng cáp quang LC duplex. dây nhảy quang và hộp phối quang MTP / mpo-lc 8 lõi, và ở giữa, dây nhảy quang MTP / mpo-lc 8 lõi dùng để kết nối hai đầu để liên lạc.

Trong đó, dây nhảy quang MTP / mpo-lc 8 lõi và bảng điều khiển cáp quang MTP / MPO ở một đầu có thể thay thế bằng dây nhảy quang LC duplex và hộp phối cáp quang MTP / mpo-lc 8 lõi. Vì dây nhảy quang MTP / MPO 8 lõi được kết nối với đầu nối sợi quang, nên tổng số sợi được triển khai ở giữa là bội số của 8 (chẳng hạn như 8, 16, 32, v.v.). Việc sử dụng các dây vá cáp quang MTP / MPO cung cấp một giải pháp đáng tin cậy hơn cho các ứng dụng 10G, vì bảng điều hợp sợi quang và hộp phân phối sợi quang được triển khai ở giữa sẽ được cài đặt trong khung quản lý cáp hoặc hộp phân phối sợi quang, có thể tránh hiệu quả hư hỏng do đùn hoặc uốn cong quá mức của dây nhảy quang. Đồng thời, sử dụng hệ thống dây có cấu trúc theo cách này, có thể dễ dàng loại bỏ các thành phần trong liên kết hoặc thêm các thành phần mới. Giải pháp có thể được coi là giải pháp 2 lõi đến 2 lõi trong hệ thống cáp cấu trúc MTP / MPO cơ sở 8.

Cáp có cấu trúc MTP / MPO Base-8 cho 40g / 100g

Hiện nay, chủ yếu có hai giải pháp cho liên kết truyền dẫn song song nhiều sợi quang: phương án thứ nhất phù hợp với sơ đồ kết nối cáp quang 8 lõi 40g-40g (4 lõi truyền và 4 lõi nhận); thứ hai phù hợp với 100g-100g sơ đồ kết nối cáp quang 20 lõi đến 20 lõi (truyền 10 lõi và nhận 10 lõi) hoặc sơ đồ kết nối cáp quang 24 lõi đến 24 lõi (truyền 12 lõi và nhận 12 lõi).

Kết nối sợi 8 lõi đến 8 lõi cho 40g-40g

Sơ đồ kết nối cáp quang 8 lõi đến 8 lõi là sơ đồ ứng dụng đơn giản nhất của cáp có cấu trúc MTP / MPO cơ sở 8. Dây nhảy quang MTP / MPO 8 lõi được sử dụng trực tiếp để kết nối các mô-đun quang qsfp + ở cả hai đầu (chẳng hạn như 40gbase-sr4). Tuy nhiên, sơ đồ này phù hợp hơn cho các ứng dụng khoảng cách ngắn, chẳng hạn như kết nối giữa các giá đỡ điểm-điểm hoặc bộ chuyển mạch trong tủ.

Cáp có cấu trúc MTP / MPO Base-8 để nâng cấp mạng 10g-40g hoặc 10g / 25g-100g

Có hai giải pháp cho liên kết truyền dẫn cáp quang song song đến đa sợi quang: thứ nhất là sơ đồ kết nối cáp quang 2 lõi đến 8 lõi để nâng cấp mạng 10g-40g và 25g-100g, và giải pháp thứ hai là quang 2 lõi đến 20 lõi. sơ đồ kết nối sợi quang để nâng cấp mạng 10g-100g.

Hệ thống cáp cấu trúc MTP / MPO base-8 sẽ đi được bao xa?

Tóm lại, có các giải pháp định tuyến MTP / MPO 8 lõi khác nhau trong các liên kết truyền dẫn cáp quang kép, đa sợi song song và sợi kép đến các liên kết truyền dẫn đa sợi song song. Dựa trên hệ thống cáp cấu trúc MTP / MPO cơ sở 8, sơ đồ cáp được đơn giản hóa mà không cần triển khai số lượng lớn cáp quang, giúp trung tâm dữ liệu có tốc độ cao và đi dây đơn giản cùng một lúc. Đồng thời, nó có thể cải thiện hiệu quả hiệu quả mạng và giảm chi phí triển khai từ kiến ​​trúc cơ sở 12 sang kiến ​​trúc cơ sở 8 bằng cách sử dụng nhiều thiết bị trung gian (chẳng hạn như bảng điều hợp sợi quang hoặc hộp phân phối sợi quang). Ngoài ra, sơ đồ kết nối 2 lõi đến 8 lõi hoặc 2 đến 20 lõi dựa trên hệ thống cáp cấu trúc MTP / MPO cơ sở 8 có thể cung cấp tính linh hoạt cao hơn cho các mạng 10G / 40g / 100g và giải quyết hiệu quả vấn đề của thiết bị tính tương thích.
