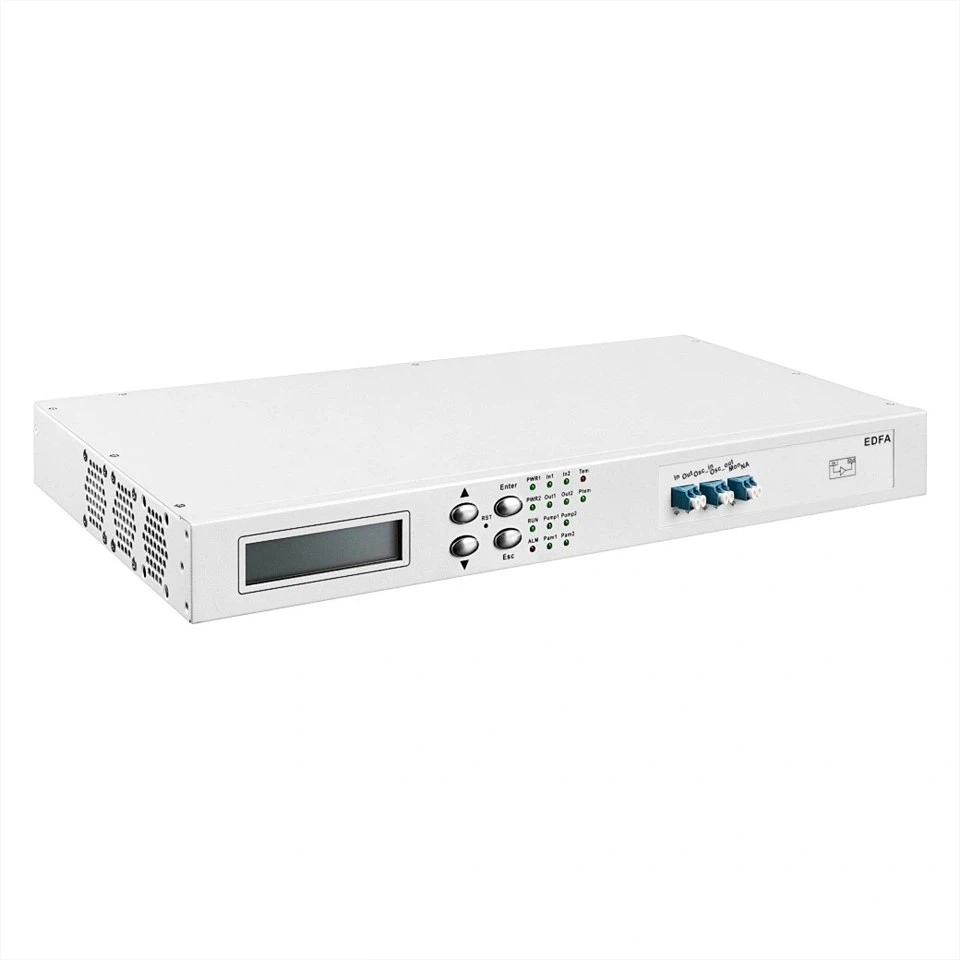

Bộ khuếch đại quang 1U EDFA
Chức năng chính của thiết bị khuếch đại quang EDFA (Erbium Doped Fiber Amplifier) là bù công suất ánh sáng tín hiệu trong đường truyền. Nó có thể khuếch đại đồng thời tín hiệu quang lên tới 48 kênh (khoảng cách kênh là 100GHz) hoặc 96 kênh (khoảng cách kênh là 50GHz) ở băng tần C. Nó có các đặc tính của mức tăng phẳng, mức tăng có thể điều chỉnh và chỉ số nhiễu thấp. Đây là một phần không thể thiếu và quan trọng của hệ thống DWDM cũng như hệ thống-tốc độ cao trong tương lai cũng như toàn bộ-truyền dẫn đường dài{9}}mạng quang.
|
tham số |
tối thiểu. |
gõical |
Tối đa. |
Đơn vị |
|
|
Bước sóng hoạt động |
1528 |
1565 |
bước sóng |
||
|
Công suất đầu ra |
22 |
dBm |
|||
|
Nhận được |
8 |
33 |
dB |
||
|
Nguồn đầu vào |
cử nhân |
-10 |
|
Sản lượng tối đa -Tăng |
dBm |
|
PA/LA |
(Đầu vào tối đa-29) |
Sản lượng tối đa -Tăng |
|||
|
Hình tiếng ồn |
5.0 |
dB |
|||
|
Đạt được độ phẳng |
1.0 |
dB |
|||
|
Ngưỡng đầu vào |
-34 |
Có thể điều chỉnh |
dBm |
||
|
Mất phụ thuộc phân cực |
0.3 |
dB |
|||
|
Tăng sự phụ thuộc phân cực |
0.4 |
dB |
|||
|
Phân tán chế độ phân cực |
0.5 |
ps |
|||
|
Rò rỉ điện máy bơm |
-29 |
dBm |
|||
|
Trả lại tổn thất |
45 |
dB |
|||
|
Môi trường |
Nhiệt độ hoạt động |
-10 độ ~ 60 độ |
bằng cấp |
||
|
Nhiệt độ bảo quản |
-40 độ ~ 80 độ |
bằng cấp |
|||
|
Độ ẩm tương đối |
5% ~ 95% Không-ngưng tụ |
||||
|
Tiêu thụ điện năng |
Nhỏ hơn hoặc bằng 15 |
W |
|||
|
Kích thước sản phẩm |
442(W)* 250(D)* 44(H) |
mm |
|||
|
Kích thước đóng gói |
53*35*14, (5kg) |
cmt |
|||
Bộ khuếch đại EDFA có thể được chia thành: bộ khuếch đại công suất, bộ khuếch đại đường truyền và bộ tiền khuếch đại theo vị trí ứng dụng;
Bộ khuếch đại công suất BA: Nó có đặc tính là công suất đầu vào cao, mức tăng cao và đầu ra cao. Nó chủ yếu được sử dụng ở đầu phát của hệ thống DWDM để tăng công suất quang của hệ thống DWDM thành sợi quang;
Bộ khuếch đại dòng LA: Nó có đặc điểm là công suất đầu vào thấp, mức tăng cao và đầu ra cao. Nó chủ yếu được sử dụng giữa hai nút mạng của hệ thống DWDM để tăng công suất truyền tải của hệ thống DWDM;
Bộ tiền khuếch đại PA{0}}: Nó có đặc điểm là công suất đầu vào thấp, mức khuếch đại cao và đầu ra thấp. Nó chủ yếu được sử dụng ở phần cuối của hệ thống DWDM để tăng công suất quang thu của hệ thống DWDM;
- Chiều cao tiêu chuẩn 19 inch 1U;
- Hỗ trợ khuếch đại quang học của hệ thống DWDM ở băng tần C;
- Hỗ trợ khuếch đại đầu vào tùy chọn với tín hiệu OSC;
- Hỗ trợ khuếch đại công suất, khuếch đại đường truyền (khuếch đại quang thứ cấp) và tiền khuếch đại;
- Màn hình: dòng điện dẫn động bơm, công suất đầu ra của bơm, công tắc bơm, nhiệt độ bơm, công suất quang đầu vào, công suất quang đầu ra và nhiệt độ mô-đun;
- Hỗ trợ công tắc bơm có thể điều chỉnh, chế độ AGC và chế độ APC (công suất quang đầu vào và đầu ra có thể điều chỉnh được).
- Hỗ trợ cổng giám sát quang học (MON).
- Màn hình LCD được sử dụng để hiển thị dữ liệu rất trực quan, thuận tiện cho người dùng thao tác.
